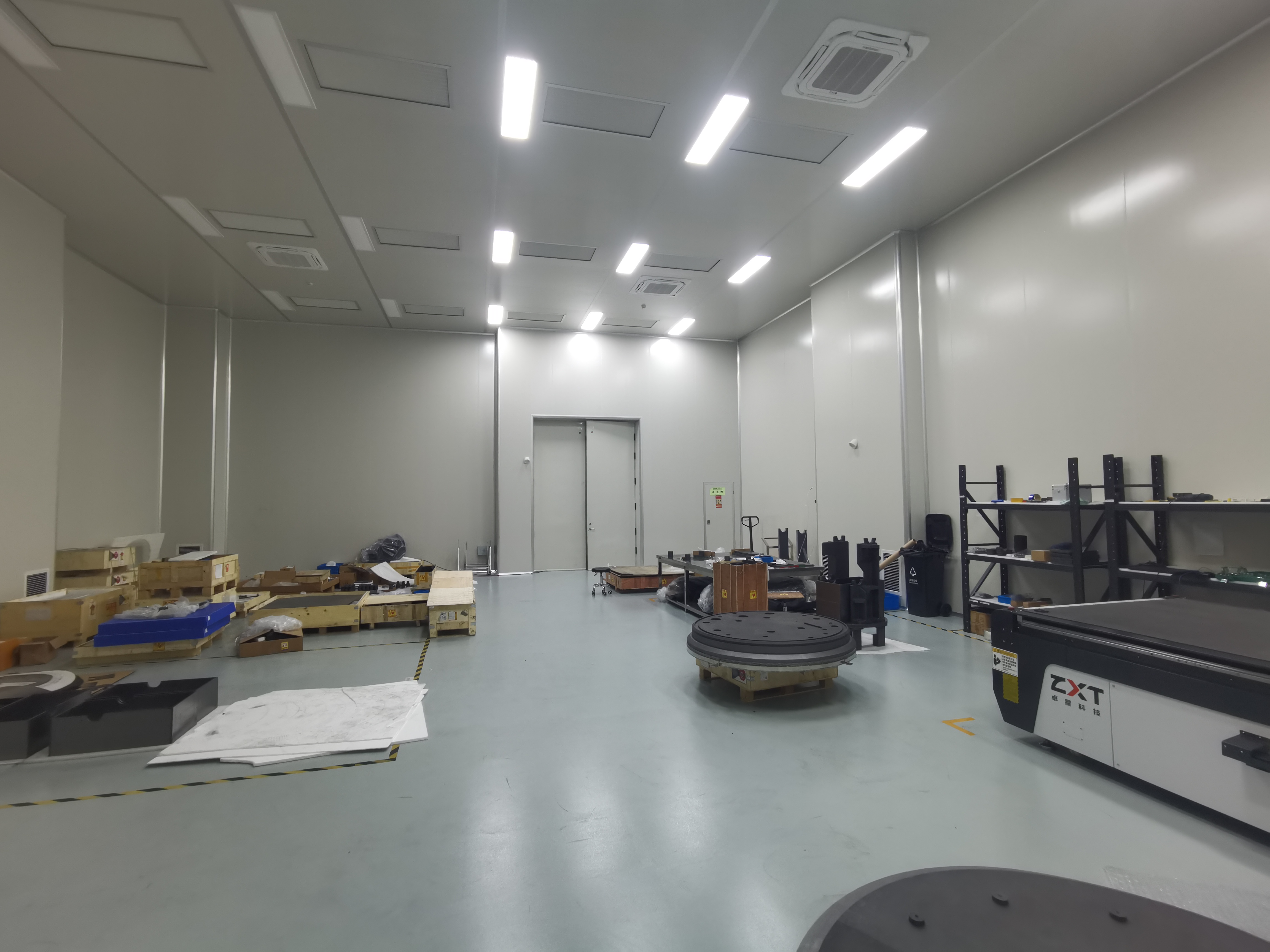

洁净室：半导体产业高质量发展的重要基石
一、洁净室：半导体制造的 “无菌心脏”
在半导体芯片从硅料到成品的百余个制程环节中，洁净室如同 “无菌心脏” 维系着产业命脉。7nm 以下先进制程要求环境达到 ISO 3 级标准，即每立方米空气中≥0.1μm 的颗粒不超过 1000 个，这一精度相当于在足球场大小的空间内允许存在几粒尘埃。上海中沃电子科技有限公司深耕的洁净技术，正是通过 HEPA/ULPA 高效过滤系统（过滤效率达 99.9995% 以上）、垂直单向流气流设计等**方案，为芯片制造筑起**道防线。
污染物对半导体的破坏力呈指数级增长：0.1μm 的颗粒即可导致 14nm 制程芯片短路失效，而人体皮屑、设备挥发物等常见污染物，会使晶圆良品率骤降 30% 以上。台积电 3nm 工厂的数据显示，在 ISO 1 级洁净环境中，其芯片缺陷率较普通环境降低 90%，印证了洁净室对产业的决定性价值。
二、洁净室与半导体制程的深度技术关联
洁净室的技术参数与半导体制程节点形成**匹配的 “技术共生体”。随着国内晶圆厂向 28nm 以下先进制程突破，中沃电子等企业面临三重**技术关联挑战：
1. 微环境与设备协同：EUV 光刻机要求振动速度＜1μm/s，中芯国际北京工厂采用中沃参与优化的 “弹簧隔振器 + 气浮平台” 系统，将基础振动控制在 VC-D 级；
2. 多参数**调控：12 英寸晶圆制造需温湿度波动控制在 ±0.1℃/±1% RH，中沃的智能控制系统通过 30000 + 传感器实现实时调节；
3. 污染物全链条防控：除颗粒污染外，AMC 气态分子污染物成为新痛点，三星平泽工厂采用中沃同类技术的 “三级过滤 + 化学过滤器” 组合，有效解决这一难题。
这种关联直接体现在经济效益上：长江存储武汉基地采用中沃节能型洁净方案后，MAU+DC 系统年节电 2000 万度，同时晶圆良品率提升 5%，年增收超亿元。
三、半导体洁净室的未来发展方向
（一）智能化与预测性维护升级
AI 技术正重塑洁净室运维逻辑：依据 ISO 14644-18:2022 标准，中沃电子研发的 AI 动态监控系统可将故障预测效率提升 40%，结合轨道式 AGV 巡检，实现百级至十万级环境的自动化管理。未来 3 年，数字孪生技术将成为标配 ——ASML 与 IMEC 合作开发的虚拟洁净室，可提前 6 个月模拟粒子分布，中沃已启动相关技术储备以适配国内先进制程需求。
（二）绿色低碳技术突破
双碳目标推动洁净室向 “低能耗**” 转型：采用 EC 电机可降低 30%-50% 能耗，叠加 AI 按需供电技术能效再升 10%-20%。中沃电子正在测试的相变材料墙体技术，已在欧盟项目中实现空调能耗降低 40%，未来将同步应用于国内半导体厂房改造。此外，VOCs 处理技术持续升级，德州仪器成都工厂采用中沃同类方案，废气去除率超 99%。
（三）模块化与全球化布局
模块化洁净室占比已达全球新建项目的 40%，其建设周期缩短 50%、成本降低 30% 的优势，正适配国内中小晶圆厂的快速扩产需求。中沃电子已推出预制洁净单元，现场组装时间可缩短 60%。同时，伴随东南亚半导体产能转移，中沃正布局海外服务网络，复制亚翔集成 “国内技术 + 海外交付” 的成功路径。
四、结语：中沃电子的产业使命
在全球半导体洁净室市场规模 2031 年将达 1687 亿美元的赛道上，上海中沃电子科技有限公司以 “技术适配 + 场景创新” 为**，从先进制程配套到绿色节能改造，持续为国内半导体产业提供**基础设施支撑。当 3nm 以下制程成为竞争焦点，洁净室将面临量子级别的环境控制挑战，中沃电子正通过 “AI + 洁净技术” 的深度融合，为中国半导体的自主可控之路筑牢 “洁净基石”。
