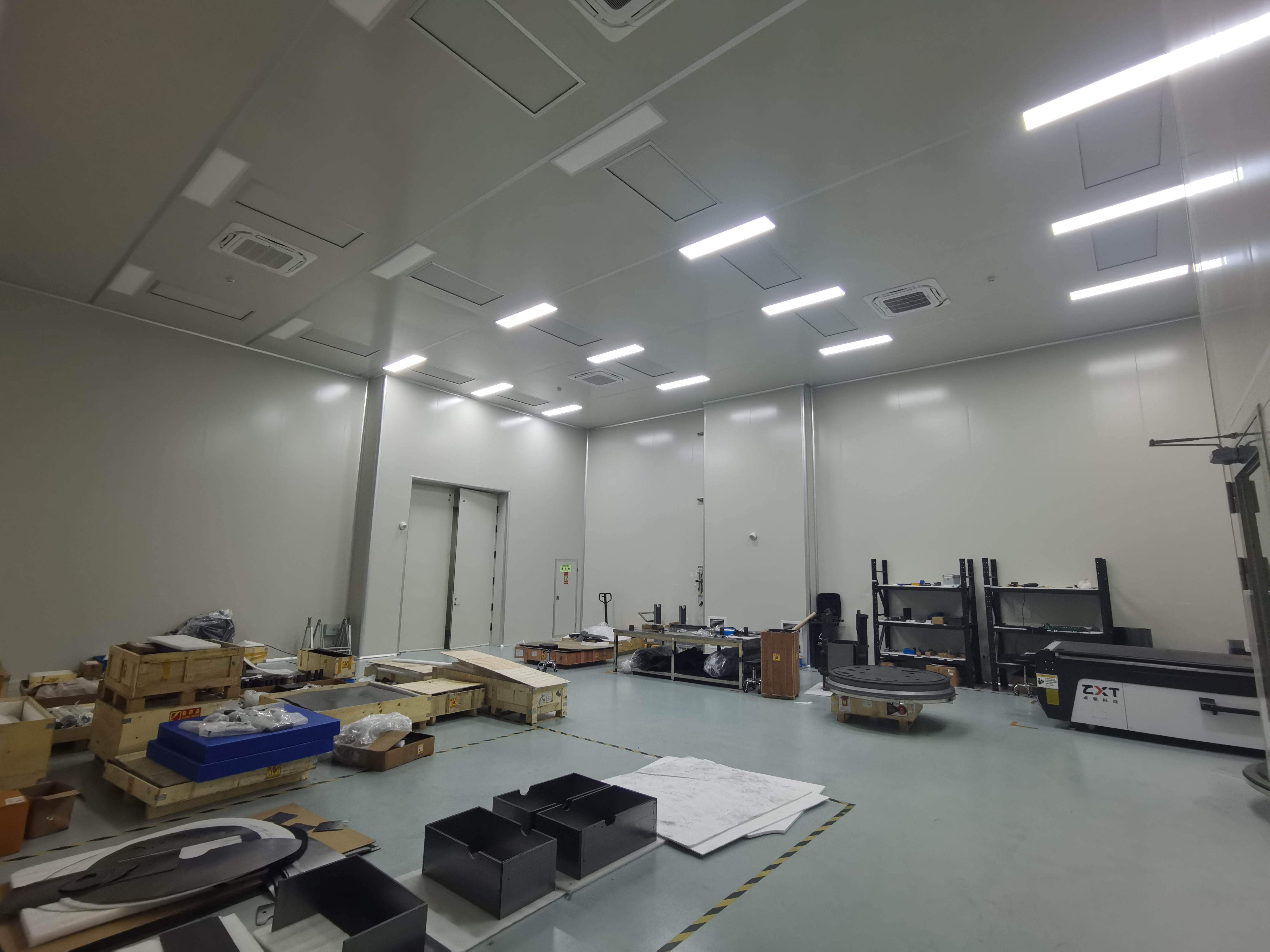

上海中沃洁净室：筑牢半导体产业高质量发展的 “无尘基石”
在半导体产业 “微米级精度、纳米级创新” 的竞争赛道上，洁净室是决定芯片制造良率与性能的**基础设施。上海中沃电子科技有限公司深耕洁净室技术研发与建设，以符合国际标准的定制化方案，为半导体光刻、封装测试等关键环节打造稳定可靠的 “无尘环境”，成为支撑长三角半导体产业链升级的重要力量。
半导体制造对洁净环境的严苛要求，源于其**工艺的**精密性。以 14nm 芯片制造为例，光刻环节使用的极紫外光（EUV）波长* 13.5nm，相当于头发丝直径的万分之一，任何微小尘埃（哪怕粒径 0.1μm）附着在晶圆表面，都可能导致光刻图案变形，直接造成芯片报废。上海中沃针对半导体行业需求，将洁净室等级**控制在 ISO Class 5（100 级）至 ISO Class 6（1000 级），通过 “初效 - 中效 - 高效 - 超高效（ULPA）” 四级过滤系统，对≥0.12μm 的微粒过滤效率达 99.999% 以上，同时配备垂直层流气流组织 —— 洁净空气从顶部静压箱以 0.3-0.5m/s 的均匀速度向**动，经地面回风通道排出，形成 “气流屏障”，有效避免粉尘在生产区域积聚。在某半导体封装测试企业的项目中，中沃洁净室将车间内微粒浓度稳定控制在每立方米≤3520 个（≥0.5μm），助力企业将芯片封装良率从 95% 提升至 99.2%。
除了洁净度，半导体洁净室对温湿度、振动、静电的控制同样关键。上海中沃通过高精度恒温恒湿系统，将车间温度波动控制在 ±0.2℃，湿度稳定在 45%-50% RH—— 温度偏差过大会导致晶圆热胀冷缩，影响光刻对准精度；湿度过低则易产生静电，可能击穿芯片内部电路。针对半导体设备运行时的振动干扰，中沃在洁净室地面铺设隔振垫，采用悬浮式吊顶设计，将振动振幅控制在≤0.1μm，确保光刻机、离子注入机等精密设备稳定运行。在静电防护方面，车间地面采用防静电环氧地坪，墙面使用导电彩钢板，工作人员穿戴的无尘服、手环均经过静电测试，将表面电阻值控制在 10^6-10^9Ω，从源头杜绝静电对芯片的损伤。
半导体产业的 “定制化生产” 特性，要求洁净室具备高度灵活的适配能力。上海中沃摒弃传统 “标准化建设” 模式，根据客户的工艺需求定制空间布局与系统配置。例如，为某功率半导体企业设计的洁净室，针对其 “晶圆清洗 - 蚀刻 - 封装” 一体化生产流程，划分**洁净分区，各分区通过传递窗实现物料转运，既避免不同工序间的交叉污染，又缩短物料传输距离；针对先进制程芯片对 “微振动控制” 的更高需求，中沃创新性引入 “气浮隔振平台”，将设备振动控制精度提升至 ±0.05μm，满足 3nm 芯片封装测试的环境要求。此外，中沃洁净室还预留了设备扩容接口与管线通道，当客户产能提升时，可快速新增光刻、镀膜设备，无需对原有洁净环境进行大规模改造，大幅降低企业扩产成本。
在半导体产业绿色化发展趋势下，上海中沃将节能理念融入洁净室设计全流程。通过采用变频风机与热泵热回收系统，中沃洁净室将空调能耗降低 30%—— 风机根据车间负荷自动调节转速，避免 “满负荷运行” 造成的能源浪费；热回收系统则将排风中的冷量 / 热量回收，用于新风预处理，每年可为企业节省电费超 50 万元。在照明方面，车间采用 LED 洁净灯，能耗*为传统荧光灯的 40%，使用寿命长达 5 万小时，减少更换频率与运维成本。某半导体材料企业使用中沃洁净室后，年综合能耗较传统洁净室降低 28%，成功入选 “上海市绿色工厂示范项目”。
作为长三角半导体产业配套的重要参与者，上海中沃凭借丰富的项目经验与技术积累，已为多家半
导体企业提供洁净室解决方案，从芯片制造到封装测试，从功率半导体到射频芯片，中沃洁净室始终以 “高稳定性、高适配性、高节能性”，为半导体产业高质量发展筑牢 “无尘基石”。未来，随着半导体工艺向 2nm 及以下先进制程突破，上海中沃将持续迭代洁净室技术，探索更低微粒浓度、更高环境稳定性的解决方案，助力中国半导体产业在全球竞争中抢占先机
